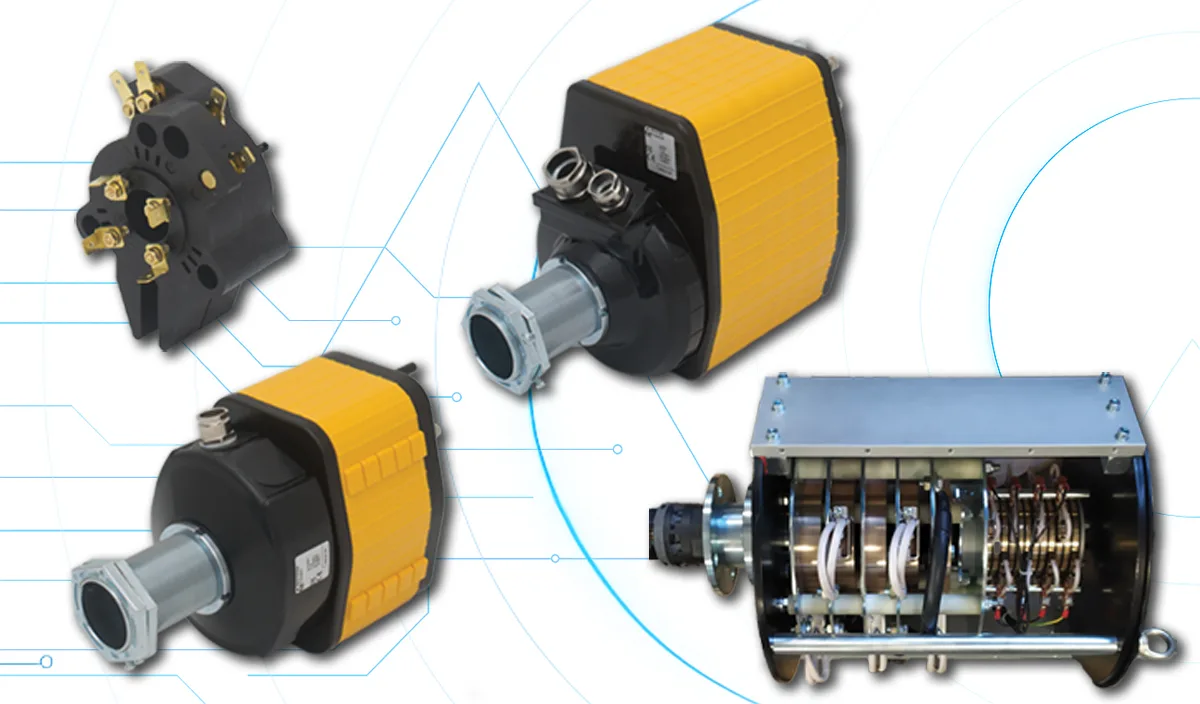

Cos’è un collettore rotante

Il collettore rotante è un componente che permette il passaggio di energia e segnali elettrici tra una parte fissa e una parte che ruota.
All’interno è composto da anelli conduttori e spazzole che mantengono il contatto elettrico durante la rotazione, assicurando un flusso continuo senza interruzioni.
È un elemento fondamentale in tutti i sistemi in cui è necessario trasmettere potenza o dati senza limitare il movimento rotatorio.

Come funziona

Il principio di funzionamento si basa sul contatto tra anelli conduttori montati sull’albero rotante e spazzole conduttrici fissate sulla parte statica.
Durante la rotazione, le spazzole scorrono sugli anelli, permettendo la trasmissione continua di segnali elettrici o di potenza.
I collettori rotanti possono gestire:

• correnti di potenza o di segnale,
• impulsi di controllo,
• trasmissione di dati analogici o digitali,
• linee Ethernet o BUS industriali.

I modelli più avanzati, come quelli di TER, offrono versioni modulari da 4 a oltre 40 vie, con combinazioni personalizzabili di corrente e segnale.

Principali settori di applicazione

I collettori rotanti trovano impiego in numerosi settori industriali, ovunque sia richiesta la rotazione continua di parti elettricamente connesse:

• Macchine di sollevamento (gru a torre, carriponte, piattaforme aeree): trasmettono potenza e segnali di controllo tra la base e le parti rotanti del sistema, evitando torsioni dei cavi.
• Macchine automatiche e robotica (tavole rotanti, unità di assemblaggio, robot industriali): garantiscono la continuità dei segnali tra la parte fissa e l’asse in rotazione.
• Macchine agricole e forestali (irroratrici, mietitrebbie, attrezzature con organi mobili): permettono la trasmissione di potenza o segnali a sezioni che ruotano costantemente.
• Energia e rinnovabili (turbine eoliche, generatori rotanti): assicurano la connessione elettrica tra la parte statica e il rotore.
• Macchine per packaging e imbottigliamento: mantengono il collegamento elettrico continuo nelle giostre o nei sistemi di riempimento rotanti.
• Applicazioni marine e di difesa: impiegati per sistemi radar, ponti girevoli, torrette o dispositivi di sorveglianza.

La loro versatilità e affidabilità li rendono indispensabili in tutte le macchine dove il movimento rotatorio non deve interrompere la comunicazione elettrica.

Caratteristiche e vantaggi principali

• Trasmissione continua di energia e segnali: permette il trasferimento costante di corrente, impulsi o dati tra parti fisse e rotanti, evitando torsioni e rotture dei cavi.
• Costruzione modulare: disponibile in configurazioni con pochi o numerosi canali per gestire potenza, controllo o segnalazione.
• Compatibilità elettrica universale: supporta correnti di potenza, segnali analogici e digitali, linee Ethernet e bus di campo industriali.
• Materiali e precisione costruttiva: utilizza contatti in metalli conduttori e isolanti resistenti a usura, temperatura, vibrazioni e agenti esterni.
• Manutenzione ridotta: sistemi di contatto ottimizzati per minimizzare attrito, rumorosità e necessità di interventi periodici.
• Compattezza e flessibilità d’installazione: integrabile in spazi ridotti, con montaggio possibile in posizione verticale o orizzontale.
• Resistenza ambientale: disponibile in versioni protette da polvere, acqua e agenti chimici, con gradi di protezione con IP elevati in base alle esigenze.
