Pulsantiere pensili per il sollevamento industriale: eccellenza tecnica ed ergonomica

Nel settore del sollevamento e della movimentazione industriale dei materiali, l’interfaccia tra l’operatore e la macchina rappresenta il punto critico dove la produttività incontra la sicurezza. Le pulsantiere pensili non sono semplici contenitori di interruttori, ma sistemi complessi progettati per garantire un controllo fluido, intuitivo e, soprattutto, sicuro in ogni condizione operativa. TER (Tecno Elettrica Ravasi), con decenni di esperienza nella progettazione di interfacce di controllo, definisce gli standard qualitativi per le PMI e i grandi OEM che operano su scala internazionale.

1. L’importanza dell’ergonomia nel controllo industriale

L’ergonomia non è solo una questione di comfort, ma un requisito fondamentale per la sicurezza funzionale. Una pulsantiera mal progettata può causare affaticamento muscolare, errori di manovra e, nel peggiore dei casi, incidenti sul lavoro. Le soluzioni TER, come la serie Mike, Charlie, SPA, Alpha, NPA, NPA-CP e MIKE-D, sono il risultato di studi approfonditi sulle dimensioni della mano umana e sulla naturalezza dei movimenti durante l’azionamento.

Il design, il peso bilanciato e la disposizione dei tasti sono studiati per consentire un utilizzo prolungato senza stress fisico. L’uso di materiali plastici ad alta resistenza, oltre a garantire l’isolamento elettrico, offre un feedback tattile preciso, permettendo all’operatore di percepire l’attivazione del contatto anche indossando guanti protettivi pesanti.

2. Architettura e materiali: resistenza in ambienti gravosi

Le pulsantiere industriali operano spesso in condizioni estreme: cantieri edili, acciaierie, porti e impianti petrolchimici. La scelta dei materiali è quindi il primo fattore di distinzione tra un componente commerciale e una soluzione professionale TER.

Gli involucri sono realizzati in tecnopolimeri termoplastici autoestinguenti, resistenti agli urti e agli agenti atmosferici. La protezione contro l’ingresso di polveri e liquidi è garantita da gradi di protezione elevati, come IP66, IP67 o IP69K, a seconda del modello. Questo livello di sigillatura è fondamentale per prevenire cortocircuiti o corrosione interna, specialmente in presenza di umidità o lavaggi ad alta pressione. Inoltre, l’integrazione di guarnizioni EPDM assicura che l’integrità del dispositivo rimanga inalterata anche dopo migliaia di cicli ad alte pressioni.

3. Circuiti ausiliari e logiche di commutazione

Dal punto di vista elettromeccanico, le pulsantiere pensili possono gestire diverse logiche di controllo. La distinzione principale avviene tra il comando diretto dei motori e il controllo ausiliario tramite PLC o teleruttori.

Le pulsantiere a comando ausiliario TER utilizzano blocchi di contatto progettati per carichi di controllo, garantendo una vita meccanica che supera il milione di manovre. La modularità è un elemento distintivo: ogni interruttore può essere equipaggiato con contatti 1NO (normalmente aperto) o 1NC (normalmente chiuso), a una o due velocità. L’uso di contatti a rottura positiva è un requisito indispensabile per le funzioni di arresto di emergenza, garantendo l’interruzione del circuito anche in presenza di un guasto meccanico interno, in conformità alla norma ISO 13850.

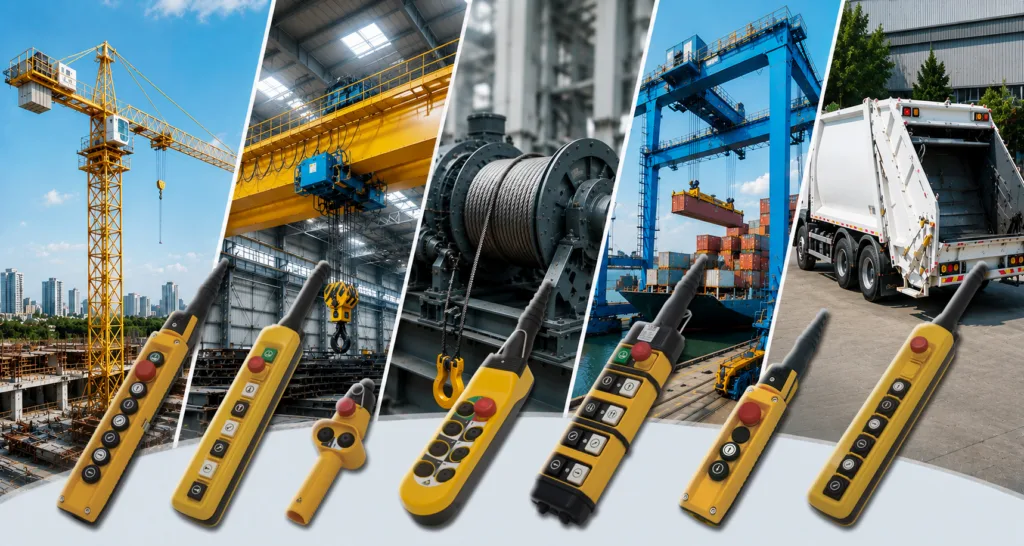

4. Panoramica delle soluzioni: Mike, Charlie, SPA, Alpha, NPA, NPA-CP e MIKE-D

Ogni applicazione industriale richiede una configurazione specifica. La gamma TER risponde a queste esigenze con modelli dedicati:

• Mike: rappresenta l’apice della modernità nel design industriale. Con un numero di tasti che varia da 4 a 15, offre una versatilità senza pari. La sua struttura interna permette di alloggiare numerosi elementi, inclusi selettori, selettori a chiave in varie configurazioni di attuazione, gemme, pulsanti a fungo ad impulso oppure ad aggancio con sgancio a rotazione o a chiave.
• Charlie: è l’emblema di un design moderno ed intuitivo, sviluppato da uno studio di design industriale in base a specifiche quali tecnicismo, antropomorfismo, futurismo ed ergonomia. Si distingue per la maneggevolezza e ha una struttura progettata appositamente per ridurre tempi e costi di installazione e di fermo macchina per manutenzione.
• SPA: si distingue per robustezza e affidabilità ed è studiata specialmente per l’industria pesante. È dotata di involucro modulare con attuatori disposti su 2 file parallele per accoppiare funzioni opposte e garantire ingombro ridotto.
• Alpha: una soluzione consolidata che punta sulla compattezza e sulla facilità di cablaggio. Ideale per applicazioni dove lo spazio e la rapidità di manutenzione sono prioritari.
• NPA: maneggevole e robusta, NPA è una pulsantiera classica, disponibile con tasti (da 2 a 12) in materiale plastico o tasti antipolvere in gomma, e con interruttori fino a tre velocità.
• NPA-CP: pulsantiera pensile per macchine industriali a comando diretto con un numero di tasti che varia da 2 a 8. Maneggevole e robusta, è ideale per l’uso pesante in ambienti industriali.
• Mike-D: pulsantiera per comando diretto, disponibile in configurazioni con 3 (versione a 1 velocità) o 4 attuatori (versione a 2 velocità).

5. Sicurezza funzionale e certificazioni internazionali

Per le aziende italiane che esportano i propri macchinari all’estero, la conformità normativa è un passaggio obbligato. I prodotti TER sono progettati e testati per soddisfare i requisiti delle principali direttive internazionali, tra cui la Direttiva Macchine 2006/42/CE e la Direttiva Bassa Tensione 2014/35/UE.

La presenza della certificazione UL è un valore aggiunto inestimabile per il mercato nordamericano, poiché garantisce che la pulsantiera rispetti gli standard di sicurezza elettrica più severi al mondo. Inoltre, la marcatura CE attesta il rispetto dei requisiti di salute e sicurezza europei. Investire in componenti già certificati riduce drasticamente i tempi e i costi di omologazione del macchinario finale per il costruttore.

6. Personalizzazione e modularità: il vantaggio competitivo

Un aspetto che rende TER un partner strategico sia per le PMI che per le grandi aziende è la capacità di fornire pulsantiere completamente personalizzate. Non si tratta solo di scegliere il numero di pulsanti, ma di definire l’intera interfaccia: dalle serigrafie sui tasti alla scelta dei colori, fino alla configurazione dei contatti interni.

La modularità dei componenti permette di sostituire singoli elementi usurati senza dover rimpiazzare l’intero dispositivo, riducendo i costi di gestione del ciclo di vita (TCO) per l’utente finale. Questa flessibilità operativa è ciò che permette ai manutentori di intervenire rapidamente, minimizzando i tempi di fermo impianto che, in contesti industriali, possono costare migliaia di euro all’ora.

Conclusioni

La scelta di una pulsantiera pensile è una decisione tecnica che impatta direttamente sulla sicurezza degli operatori e sull’efficienza dei processi produttivi. Affidarsi all’eccellenza italiana di TER significa scegliere prodotti nati da una costante ricerca tecnologica e da un’attenzione ai dettagli costruttivi. Che si tratti di un semplice paranco o di un complesso sistema di sollevamento portuale, le pulsantiere TER garantiscono il controllo totale, la massima protezione ambientale e una durata superiore nel tempo.

Appendice tecnica per installatori e uffici tecnici

Procedura per il cablaggio in sicurezza di una pulsantiera pensile:

1. Verificare la compatibilità delle sezioni dei cavi con i morsetti dei blocchi di contatto per evitare surriscaldamenti.
2. Assicurarsi che il pressacavo sia serrato correttamente per mantenere il grado di protezione IP dichiarato.
3. Utilizzare i ponticelli di collegamento forniti da TER per ottimizzare lo spazio interno e ridurre i tempi di assemblaggio.
4. Testare sempre il funzionamento del pulsante di emergenza prima della messa in servizio definitiva dell’impianto.

Tabella comparativa protezione e applicazioni:

Modello	Grado IP	Applicazione consigliata
Mike	IP66 / IP67 / IP69K	Carroponti, industria navale, stage technology
Charlie	IP65	Argani, paranchi, carroponti, stage technology
SPA	IP65	Industria pesante
Alpha	IP65	Controllo macchinari generico
NPA	IP65	Carroponti, argani, paranchi, stage technology
NPA-CP	IP65	Allestimento camion, sollevatori, autolavaggi, industria packaging
MIKE-D	IP66 / IP67 / IP69K	Allestimento camion, sollevatori, autolavaggi, industria packaging
