Nel panorama dell’automazione industriale contemporanea, la precisione del controllo del movimento e la sicurezza operativa non sono solo requisiti normativi, ma pilastri della continuità produttiva. I finecorsa industriali rappresentano l’anello di congiunzione critico tra la meccanica di potenza e l’elettronica di controllo. Questa guida, redatta dagli specialisti di TER (Tecno Elettrica Ravasi), offre un’analisi approfondita sulle tecnologie di commutazione elettromeccanica, fornendo ai professionisti del settore gli strumenti necessari per una selezione consapevole ed efficace.

Guida Tecnica ai Finecorsa

L’architettura dei finecorsa industriali: oltre il semplice contatto

Un finecorsa industriale è un dispositivo elettromeccanico progettato per convertire un movimento meccanico in un segnale elettrico. Sebbene il concetto di base possa apparire elementare, l’ingegneria che sottintende alla produzione di componenti TER riflette una complessità necessaria per operare in contesti dove il guasto non è un’opzione accettabile. Un tipico dispositivo è composto da una testa di azionamento (attuatore), un corpo contenente i blocchi di contatto (microinterruttori) e un sistema di connessione elettrica.

La scelta del materiale del corpo, che può variare dai tecnopolimeri rinforzati all’alluminio pressofuso, determina la resistenza meccanica e la capacità di operare in ambienti chimicamente aggressivi o caratterizzati da forti vibrazioni. La robustezza strutturale è il primo parametro che un ufficio tecnico deve valutare per garantire MTBF (Mean Time Between Failures) e MTTF elevati.

Tassonomia dei dispositivi: finecorsa di posizione vs finecorsa a giri

La classificazione dei finecorsa si divide principalmente in due grandi famiglie, ciascuna con logiche di funzionamento e applicazioni specifiche.

1. Finecorsa di posizione e a croce

I finecorsa di posizione sono progettati per rilevare la presenza di un oggetto o il raggiungimento di un limite fisico lungo un asse lineare. Nei settori del sollevamento, come per i carroponti, i finecorsa a croce (come la serie Arke, 7551/7552 e X/FSC-X/FRZ di TER) svolgono un ruolo vitale. Questi dispositivi sono dotati di aste che, colpite da un arresto meccanico, attivano diverse soglie di intervento: dal rallentamento della corsa fino allo stop totale di emergenza.

La precisione del punto di scatto (operating point) e la ripetibilità della misura sono i KPI tecnici fondamentali. Un errore di pochi millimetri, ripetuto per migliaia di cicli, può compromettere la taratura di un intero impianto logistico.

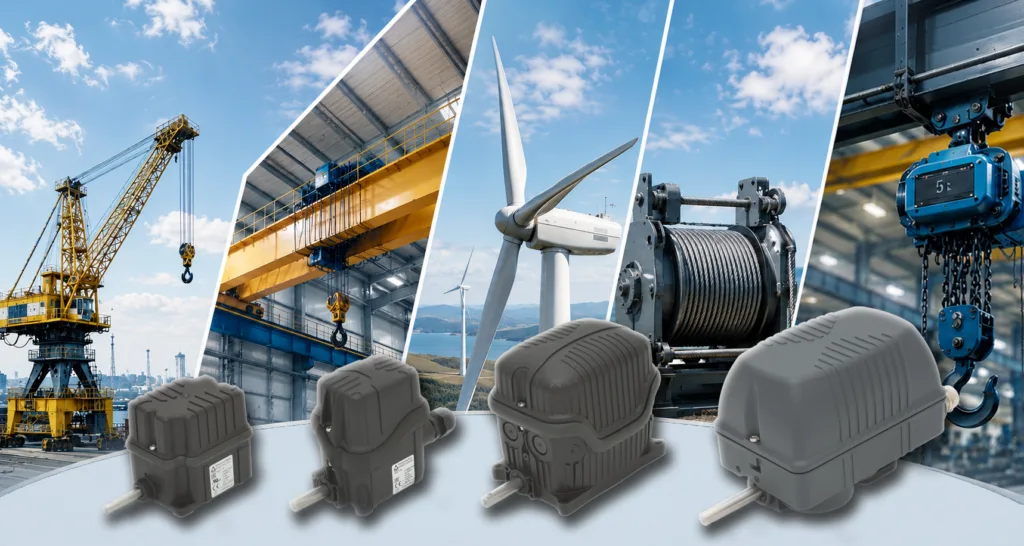

2. Finecorsa a giri (rotativi)

I finecorsa a giri rappresentano l’eccellenza ingegneristica di TER. A differenza dei modelli di posizione, questi dispositivi vengono collegati direttamente all’albero motore o all’organo rotante tramite riduzioni a ingranaggi. Il loro compito è monitorare il numero di giri effettuati o valutare la velocità di rotazione degli alberi a cui sono collegati, traducendo la rotazione in posizioni lineari.

Modelli iconici come il Top, l’Oscar o il Fox di TER permettono di gestire rapporti di riduzione estremamente ampi (da 1:1 fino a 1:8100), rendendoli ideali per argani, gru a torre e turbine eoliche. La possibilità di integrare sensori ausiliari come encoder (assoluti o incrementali) e potenziometri all’interno dello stesso involucro rende questi dispositivi dei veri e propri nodi di feedback per il PLC.

La gestione degli ambienti gravosi: gradi di protezione e materiali

Per una PMI italiana che esporta macchinari in tutto il mondo, la resistenza ambientale è un fattore competitivo. I componenti TER sono testati per superare i test più severi in termini di protezione IP (Ingress Protection).

Gli standard di TER si riflettono in:

  • IP66/IP67: garantisce la protezione contro getti d’acqua potenti e l’immersione temporanea, condizioni comuni nell’industria del marmo o nel settore navale.
  • IP69K: essenziale per il settore alimentare e farmaceutico, dove i macchinari subiscono lavaggi ad alta pressione con detergenti chimici.

L’utilizzo di guarnizioni in EPDM e viti in acciaio assicura che il dispositivo non subisca corrosione galvanica o degrado strutturale nel tempo. L’integrità del segnale elettrico dipende direttamente dalla capacità della custodia di mantenere un ambiente interno asciutto e privo di contaminanti.

Ottimizzazione dei contatti e sicurezza funzionale

Dal punto di vista elettrico, i finecorsa TER integrano blocchi di contatto progettati per milioni di manovre. La distinzione tra contatti a scatto rapido (snap action) e a rottura lenta (slow action) è cruciale:

  • i contatti a scatto rapido sono preferibili dove la velocità dell’attuatore è molto bassa, garantendo una commutazione istantanea che evita la formazione di archi elettrici.
  • i contatti a rottura lenta permettono una sincronizzazione precisa tra l’apertura di un circuito e la chiusura di un altro, fondamentale per logiche di sicurezza complesse.

In ottica di sicurezza macchine (Direttiva macchine), molti modelli TER sono progettati per soddisfare i requisiti di apertura meccanica positiva dei contatti NC, in conformità alla norma IEC 60947-5-1, garantendo che il circuito si interrompa anche in caso di saldatura accidentale dei contatti, un requisito essenziale per ottenere certificazioni SIL (Safety Integrity Level) elevate.

Installazione e manutenzione: il valore della modularità

Un vantaggio distintivo dei prodotti TER è la modularità. La possibilità di regolare le camme (le camme di azionamento interne) con estrema precisione permette ai tecnici installatori di tarare i punti di intervento in modo rapido e sicuro. Le ghiere di regolazione eliminano la necessità di interventi meccanici complessi, riducendo i tempi di messa in servizio dell’impianto.

Conclusioni

Scegliere un finecorsa industriale TER non significa solo acquistare un componente, ma investire in una partnership tecnologica che garantisce sicurezza, durata e conformità ai più alti standard internazionali. Che si tratti di un finecorsa a giri per un’applicazione aerospaziale o di un finecorsa di posizione per un impianto di imbottigliamento, la qualità italiana di TER rappresenta l’eccellenza che le PMI moderne devono adottare per competere sul mercato globale.
